液氯鶴管：液氯專用免維護裝卸臂

產品介紹

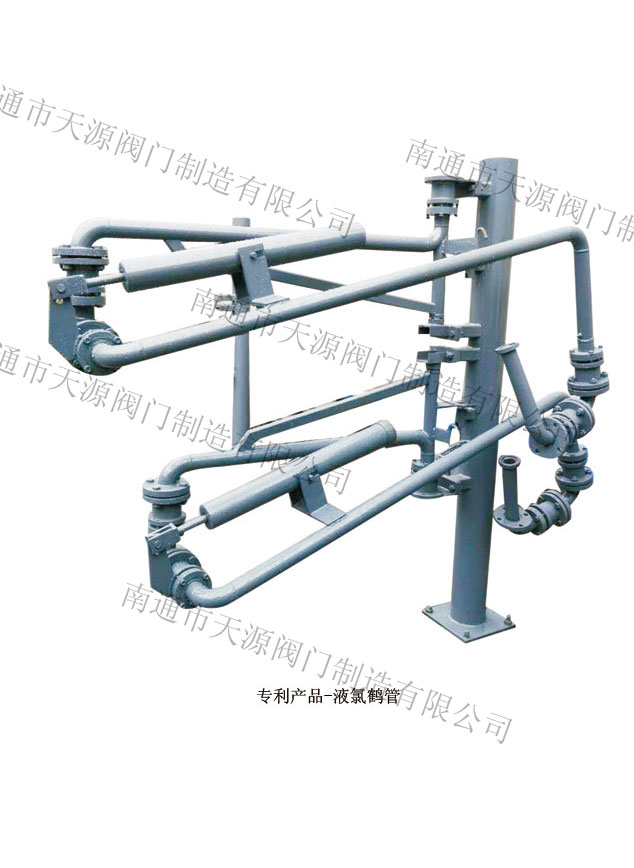

液氯鶴管：

液氯免維護裝卸臂由旋轉接頭與口徑DN50材質為16Mn的鋼管及彎頭焊接起來，用于裝卸液氯儲罐與液氯槽車之間液氯的設備。
焊接起來的管路，分液相管、氣相管，2根管路兩段焊接DN50法蘭，2根液相氣相管，一頭固定在立柱上，與灌裝平臺上的液相、氣相管法蘭對接，另一頭懸空在灌裝平臺上，槽車灌裝平臺上，槽車灌裝時，與槽車上對應的法蘭片對接。

灌裝現場稍有泄露，不需要換密封墊片（節省大量維護費用），緊填料壓蓋螺絲，質保期二年以上免維護。

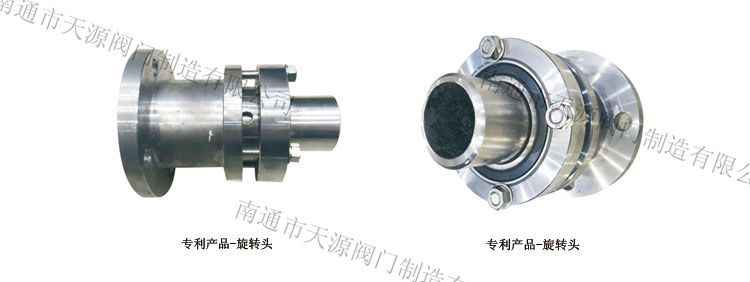

·在結構上，取消舊式旋轉頭軸承結構，采用合金秋式旋轉結構，解決了液氯鶴管易泄露的缺陷。
·旋轉球左球面聚四氟乙烯密封，這是道密封保護。
·旋轉球右球面聚四氟乙烯密封，這是道密封保護。
·旋轉頭一頭法蘭連接，另一頭焊接連接，法蘭面采用堵絲固定球面密封，旋緊堵絲，扭緊配套法蘭螺絲，球面密封無泄露，這是第三道密封保護。
·帶旋轉球的合金鋼管，一頭閥腔，另一頭假裝軸承，旋轉球轉動同心及活，軸承座內有密封墊，液氯不易腐蝕軸承，這是第四道密封保護。
·旋轉頭增加了填料函，這是第五道密封保護。
·旋轉頭法蘭與旋轉頭為一體式結構，可大大旋轉頭的性。
·每個旋轉頭，都經過嚴格的打壓側漏檢驗，合格方可出廠。

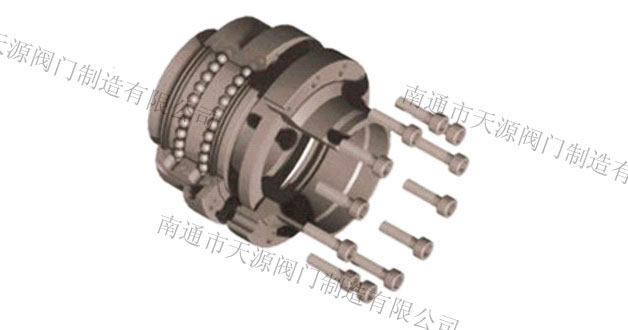

舊式旋轉頭技術缺陷：

·旋轉頭是裝車鶴管的不見，目前生產的旋轉頭多為軸承結構，內藏雙滾道支承結構，轉動活、；但是旋轉接頭內圈及密封圈容易受到酸的腐蝕，液氯為黃綠色的油狀液體，，如遇到有氺份對鋼鐵有強烈腐蝕性。
·普通鶴管旋轉頭的密封面及主密封圈的彈簧卡鋼制，無論充裝的液氯本身是干氯還是濕氯，充裝完畢后的鶴管與罐車的脫離過程中，管內殘存的液氯將不能空氣中的水蒸氣接觸，產生少量鹽酸和次氯酸，但這少量酸將對鶴管的管道和密封造成很大破壞，易泄露。
鶴管性能特點：
·關鍵件旋轉接頭采用合金材質，采用精密數控機床加工，五道密封保護，能夠承受苛刻的軸向、徑向及力矩負荷，轉動活，無泄漏。
·彈簧缸平衡系統可在任一點平衡，拉伸鶴管時活。
·焊縫采用氬弧焊，符合HG/21608-96標準。
·佩帶靜電接地系統，性能。
·結構合理，以的臂尺寸，來實現的灌裝半徑。
·每個旋轉頭，每根液氯鶴管都經過嚴格的打壓側漏檢驗，合格方可出廠。
